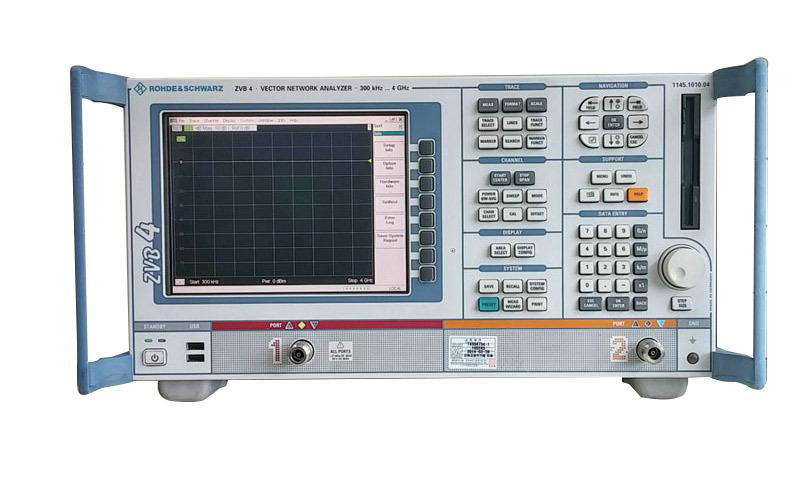

羅德與施瓦茨/R&S ZVB4 網絡分析儀
簡述：

R＆S公司® ZVB矢量網絡分析儀系列覆蓋的頻率范圍從300 kHz至4 / 8 GHz到14/20 GHz和10兆赫。 它已被設計用于無源和有源元件通用測量。 R＆S ® ZVB系列大大簡化，尤其是多端口測量和平衡裝置測量矢量網絡分析。 具有全面的測量功能，優良的規格，高測量和數據傳輸速度和遠程控制能力，R＆S公司® ZVB系列分析儀是用于開發和生產應用的理想選擇。 在14 GHz和20 GHz的雙端口模型的緊湊型版本留在實驗室的測試設置足夠的空間，設有一個只有24厘米和42厘米深度的高度。

嶄新的多端口理念
◆儀器有2/3/4個端口
◆多端口處理能力
◆平衡測試能力
◆校準單元，頻率高達24GHz；

突出的指標
◆每條軌跡曲線20001點
◆動態范圍優于123dB
◆功率掃描范圍50dB

高速
◆測量時間：<4.5ms（201點，頻率掃描模式）
◆通道間切換時間：<1ms
◆設置間切換時間：<10ms
◆數據傳輸時間：<0.7ms(201點，通過RSIB)
◆可以同步測量多于一個待測件

現代的用戶界面
◆基于Windows系統、鼠標操作直觀
◆熱鍵、軟鍵操作
◆大量的通道、軌跡數
◆并行設置管理
◆操作向導：例如平衡器件測量和校準
◆集成的嵌入/去嵌功能

連接
◆兼容傳統的設計工具
◆軌跡數據在PC和R&SZVB之間雙向傳輸
◆通過GPIB和LAN口遠程控制
◆數字I/O接口
◆USB連接


特征
1）用于優化產能的全面功能
R&SZVB的新平臺采用了基波混頻技術，ZVR系列矢網已經采用了該項技術10年。它的動態范圍為123dB，軌跡噪聲小于0.01dB，測量帶寬的范圍是1Hz－500kHz。在測量帶寬為500kHz時，201點的測量掃描時間小于8ms。通過分段掃描的方式還可以進一步優化測量時間，分段的數量受限于儀器的內存。每一個頻段內的掃描參數(如頻點間隔、測量帶寬、源電平)都可以獨立設置以適合待測件的測試。不同的設置能以文件的形式存貯在硬盤中，與此同時也能加載到儀器的內存中，每個設置代表了一個獨立的窗口。在手動模式下，通過鼠標簡單的點擊下就可以切換不同的設置（設置－切換）；在遠程控制模式下，通過設置切換可以縮短相當的切換時間。一旦調用這些設置（包括校準數據）就會自動保存在RAM中，這樣就可以在10ms之內通過IEC總線迅速地切換不同的設置。由于在數據采集的同時，軌跡數據也在通過IEC/IEEE總線或LAN口進行傳輸，因此R&SZVB的數據傳輸時間也就可以忽略不計了。基于多源理念的R&SZVB允許對測試端口分組。在“端口管理器”對話框里可以定義進行平行測量的配置。每個端口組可以相對于其他組獨立地進行測量，這樣所有的組就可以同時并行測量，因而多個待測件或一個待測件的多個端口就可以同時測量了。

2）現代的用戶界面
用矢網進行復雜的測量，特別時進行多端口的應用時，需要一個直觀易懂的操作界面。R&SZVB提供了簡單易懂的操作界面，有利于未經培訓的或很少使用儀器的用戶。盡管它有著很多的測量端口和測量參數、眾多的顯示圖框和軌跡以及全面的功能，R&SZVB的基本測量任務還是很容易完成的。即使是那些對網絡分析儀很熟悉的用戶，也會很欣賞R&SZVB的操作界面的。除了可靠的熱鍵和軟鍵外，R&SZVB還提供了可以用鼠標選擇的下拉菜單選項。鼠標選擇的菜單結構和熱鍵/軟鍵結構的安排完全一樣，這樣就可以使用這兩種方式在同樣的位置尋找需要的功能項。輔助以對話框，還可以方便地管理大量的測試端口、測試參數和測試軌跡。R&SZVB的測量向導包括復雜的操作程序，如平衡器件的校準與測量等。對于標準的測量，用戶在向導的指引下可以一步一步地設置儀器。無需進行復雜的菜單變換，僅僅通過幾次簡單的按鍵或點擊鼠標，就可以迅速地將軌跡配置給特定的圖框和通道。熱鍵組中還提供了一些輔助的功能，如在線幫助、設備硬件信息、當前的配置。前后連貫的在線幫助是軟件升級的一部分，它同時有包含了的產品信息。R&SZVB還有一個非常新穎的UNDO功能－可以返回到之前的若干部操作，哪怕是將儀器復位了，也同樣可以撤銷返回。因此，由誤操作引起耗時的重新設置已經成為過去。另外，強大的軌跡數學功能允許所有的軌跡實時地關聯合并。編輯的公式可以保存也可以傳送到其他設備。

3）全面的校準方法、自動校準

由于每個端口都配有獨立的測量接收機和參考接收機，R&SZVB像它的前代產品一樣也提供了所有的校準方法。R&SZVB提供了經典的TOSM校準法（直通、開路、短路、匹配負載），也稱為SOLT法（短路、開路、負載、直通）。除了TOSM法和多端口校準法之外，R&SZVB還提供了7項誤差模型校準法，如TOM(直通、開路、匹配），TRL(直通、反射、線)，TRM(直通、反射、匹配)和TNA(直通、網絡、衰減)。其中TNA法適用于測試夾具的校準。7項誤差模型校準法有很大的優點，它不但減少了校準件的數量，還可以采用一些參數未知的標準件，而得到的校準精度和TOSM法是相同的。除了上述的手動校準方法之外，也可以通過電子校準單元進行自動校準，校準時間大約為20秒。校準單元R&SZV-Z51（上限到8GHz）和ZV-Z52（上限到24GHz）可以對R&SZVB系列矢網的端口（1－4個）進行自動校準。僅僅通過簡單的連接加上幾步簡單的操作就可以完成，而手動校準則需要若干個機械校準件外加上仔細的操作才能完成。只需半分鐘的時間，網絡分析儀就可以完成一個完全4端口校準（系統誤差修正），而后可供測量使用。校準單元的接頭形式為N型（陰頭）和3.5mm(陰頭)。該設備結構緊湊，重量小于20Kg，尺寸只有44cmx23cmx35cm。
