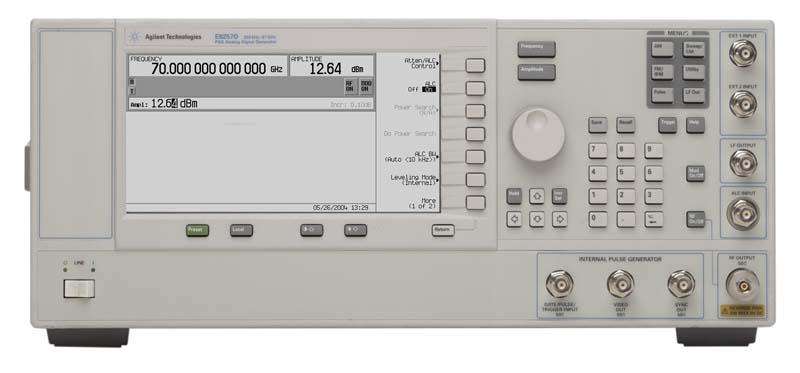

安捷倫/Agilent 8257D網絡分析儀


·業界高的輸出功率，頻率范圍可達67GHz

·卓越的相位噪聲性能

·可提供斜波掃描和標量網絡分析儀接口

·對連續波和模擬調制應用的頻率覆蓋范圍達325GHz

E8257D PSG模擬信號發生器可提供業內的輸出功率、電平精度以及高達67GHz的相位噪聲性能。它所具有的高輸出功率和優良的電平精度使用戶無需安裝測試高功率設備的外部放大器，并能將測試的不確定性減至小，從而及早發現設計過程中的錯誤。同時，該產品還擁有全球少有的相位噪聲性能，是進行本機振蕩器、低抖動時鐘替代和相鄰信道測試的理想選擇。可與8757D標量網絡分析儀一起進行自動操作，并可通過選項件007獲得斜波掃描能力。高性能設計，是開發雷達系統、衛星通訊、陸地微波無線系統及元器件的理想工具。

頻率范圍（所需選件）：

520：250KHz-20GHz

532：250KHz-31.8GHz

540：250KHz-40GHz

550：250KHz-50GHz

567：250KHz-67GHz

性能增強選件：

8257D-1E1增加輸出步進衰減器

8257D-1EA 高射頻輸出功率

8257D-UNX 增強的相位噪聲性能

8257D-UNT AM、FM、相位調制和LF輸出

8257D-UNU 脈沖調制

8257D-UNW 窄脈沖調制

8257D-007 提供模擬（斜波）掃描和標量網絡分析儀接口

儀器使用規程
儀器的供電:
1、使用3端電源線,檢查確認地線接地.
2 、檢查電壓在儀器允許范圍之內. 電壓不穩時,應使用穩壓器
防靜電保護:
1 、儀器應擺放在防靜電工作臺上.
2 、操作人員穿戴好防靜電服, 防靜電手環等.
3 、禁止用手直接接觸射頻端口的內芯.
使用環境:
1、 環境溫度保持在20~30攝氏度,環境濕度應小于80%,
2、 儀器使用時應避免搬動,振動可能損壞儀器.
3、 保持儀器通風良好通風孔應距離其它物體20厘米以上.
儀器使用注意事項:
1 、禁止輸入功率超過端口最大允許輸入功率,否則應加衰減器.
2 、禁止在射頻端口上輸入直流電壓.建議加直流隔離器 (DC Block).
3 、GPIB線不可以熱插拔
端口保養:
1 、端口應輕柔,緩慢的旋緊, 禁止用普通扳手?jǐn)Q端口.
2 、禁止將50歐姆轉接頭連接到75歐姆端口上,否則會發生物理損壞.
日常保養
1 、儀器應避免陽光直射.
2 、用柔軟的專用清潔布擦拭儀器,禁止使用酒精等揮發性溶劑.
3 、儀器橡膠按鈕應用手指輕按,禁止使用用堅硬物體如筆尖等.
