焦距

  視場角

  F 數字

  光譜帶

  41.3 mm

  15° × 11.3°

  f/1.0

  7.5 - 14 µm

  24.6 mm

  25° × 19°

  f/1.0

  7.5 - 14 µm

  13.1 mm

  45° × 33.7°

  f/1.0

  7.5 - 14 µm

  特寫鏡頭 100 µm

  64 x 48 mm

  f/1.0

  7.5 - 14 µm

  特寫鏡頭 50 µm

  32 x 24 mm

  f/1.0

  7.5 - 14 µm

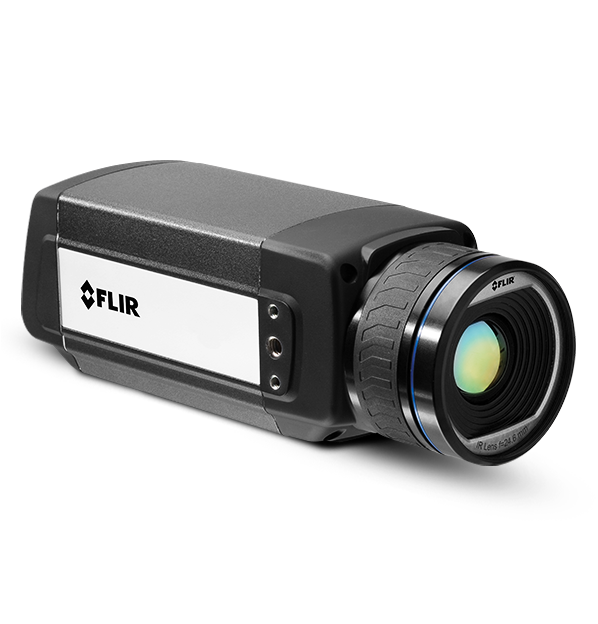

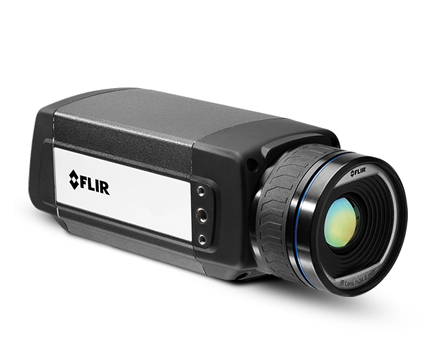

FLIR A655sc 因具體的熱像儀而異

  紅外分辨率

640 x 480像素

  圖像幀頻

50 Hz 窗口選項： 100/200 Hz

  測溫范圍

-40 ℃ ~ +650 ℃（具體分為2個范圍）（測量溫度也可選擇為+2,000 ℃）

  熱靈敏度/NETD

< 0.03℃ @+30℃

  以太網

控制和圖像

  以太網，通信

基于TCP/IP Socket的FLIR專有技術以及GenICam

  以太網圖像流

50 Hz下具有16位640 x 480像素 在窗口模式下高達200 Hz

  USB

控制和圖像

  USB通信

基于TCP/IP Socket的FLIR專有技術

  USB圖像流

25 Hz下具有16位640 x 480像素 在窗口模式下高達100 Hz

成像性能及光學參數

  焦距

24.6 mm (0.97 in.)

  空間分辨率(IFOV)

0.68 mrad

  F數

1

  圖像幀頻

50 Hz （窗口模式下為100/200 Hz）

  熱靈敏度/NETD

< 0.03℃ @+30℃.

探測器參數

  紅外分辨率

640 x 480像素

  探測器像素間距

17 μm

測量

  對象溫度范圍

-40 ~ +150°C

100 ~ +650°C

（測量溫度也可選擇為+2,000°C）

USB

  USB

控制和圖像USB，標準USB 2 HS

  USB，接口類型

USB Mini-B

  USB，通信

基于TCP/IP Socket的FLIR專有技術

  USB，圖像流

25 Hz下具有16位640 x 480像素 -信號線性 -溫度線性 -輻射

  USB，協議

TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP

以太網

  以太網，圖像流

50 Hz下，16位，640 x 480像素 在窗口模式下可達高達200 Hz -信號線性 -溫度線性 -輻射 支持GigE Vision和GenICam

成像性能及光學參數

  視場角(FOV)/Shortest焦距

25° × 19° / 0.25 m (0.82 ft.)

  鏡頭識別

自動

  調焦

自動或手動（內置電機）

成像性能

焦平面陣列(FPA)/波長范圍

非制冷微測輻射熱計 / 7.514 μm

  測量

  精度

+/- 2°C (+/- 3.6°F)或讀數的+/- 2%

  測量分析

  大氣傳遞校正

自動，基于距離、大氣溫度及相對濕度的輸入值

  光學元件傳輸校正

自動，基于內部傳感器發出的信號

  發射率校正

0.01到1.0不等

  反射表象溫度校正

自動，基于反射溫度輸入值

  外部光學元件/窗口校正

自動，基于光學元件/窗口的傳輸及溫度輸入值

  測量校正

總體目標參數

  以太網

  以太網

控制和圖像

  以太網，類型

千兆位以太網

  以太網，標準

IEEE 802.3

  以太網，接口類型

RJ-45

  以太網，通信

基于TCP/IP Socket的FLIR專有技術以及GenICam協議

  以太網，協議

TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP

  數字輸入/輸出

  數字輸入，用途

圖像標簽（開始、停止、一般），圖像流控制 （圖像流開/關），外部設備輸入（經程序設置）

  數字輸入

2個光隔離輸入口，10–30 VDC

  數字輸出，用途

輸出至外部設備（經程序設置）

  數字輸出

2個光隔離輸出口，10–30 VDC，100 mA

  數字 I/O，隔離電壓

500 VRMS

  數字 I/O，供電電壓

12/24 VDC，200 mA

  數字 I/O，連接器類型

可插接的6極螺絲型接線端子

  電源系統

  外部電源規格

12/24 VDC，功率24 W

  以太網電源，連接器類型

可插接的2極螺絲型接線端子

  電壓

允許范圍為10–30 VDC

  環境參數

  工作溫度范圍

–15°C ~ +50°C (+5°F ~ +122°F)

  存放溫度范圍

–40°C ~ +70°C (–40°F ~ +158°F)

  濕度（工作及存放）

IEC 60068-2-30/24 h 95%相對濕度 +25°C ~ +40°C (+77°F ~ +104°F)

  EMC

EN 61000-6-2:2001（抗干擾） EN 61000-6-3:2001（抗輻射） FCC 47 CFR Part 15 Class B（抗輻射）

  封裝

IP 30 (IEC 60529)

  抗沖擊性

25 g (IEC 60068-2-29)

  抗振性

2 g (IEC 60068-2-6)

  物理參數

  重量

0.9 kg（1.98磅）

  熱像儀尺寸（長x寬x高）

170 x 70 x 70 mm (6.7 x 2.8 x 2.8 in.)（適用于FLIR A305sc- A325sc） 216 x 73 x 75 mm (8.5 x 2.9 x 3.0 in.) （適用于FLIR A645sc - A655sc）

  三腳架安裝

UNC ¼” -20（三面）

  基座安裝

2個M4螺紋安裝孔（三面）

  封裝材料

鋁

  供貨范圍

硬質運輸箱或紙板箱、帶鏡頭的紅外熱像儀、程序CD-ROM 校驗證書、以太網™傳輸線、USB線、主電源線 電源線（分線）、電源、入門指南（印刷版）、注意事項（印刷版）、用戶文件CD-ROM、保修延期卡或登記
