為什么電力架空高壓輸電線路狀態監測使用紅外檢測服務？

文章出處：公司新聞責任編輯：為什么電力架空高壓輸電線路狀態監測使用紅外檢測服務？-公司新聞-青島普尼電子儀器有限公司-紅外熱像儀-網絡分析儀-綜合測試儀--青島普尼電子儀器有限公司發表時間：2024-01-24 11:51:53

架空高壓輸電線路是電力系統的動脈，其運行狀態直接決定電力系統的安全和效益，在華東、華中和華南地區都層發生過高壓架空線路電線事故，由于輸電線路接點小、距離遠、背景又是高遠的天空，這對我們的電力工作人員對輸電線路的狀態監測帶來了極大的挑戰。

紅外熱像儀的測溫原理是：由紅外熱像儀接收電力設備所發射出來的紅外線,根據其紅外線的功率來計算出電力設備的表面溫度。

專業檢測人員根據紅外熱像儀搭配長焦鏡頭等檢測工具，運用紅外熱像儀專業測溫技并結合電力專業知識，能提供具備遠距離、不停電、不接觸、不解體的紅外檢測服務并提供相應的報告分析，大地解決了輸電線路狀態監測難的問題，使得紅外檢測服務逐漸成為電力系統高壓輸電線路狀態監測的一種常用手段。

500kV高壓輸電線路設備的重點檢測部位

【案例分享】

一、線路線夾紅外檢測拍攝熱圖

二、診斷分析與缺陷性質

熱像特征: 以線夾和接頭為中心的熱像，熱點明顯；

故障特征: 接觸不良；

缺陷判據: 輸電導線的連接器，一般缺陷(溫差不超過15K,未達到嚴重缺陷要求)；嚴重缺陷(熱點溫度＞90℃或相對溫差≥80%)；危急缺陷(熱點溫度＞130℃或相對溫差≥95%)。

三、結論及處理意見

結論: 一般缺陷

建議: 加強監視，密切注意觀察其缺陷發展，建議利用檢修計劃對缺陷進行處理。

四、紅外檢測服務的主要檢測工具

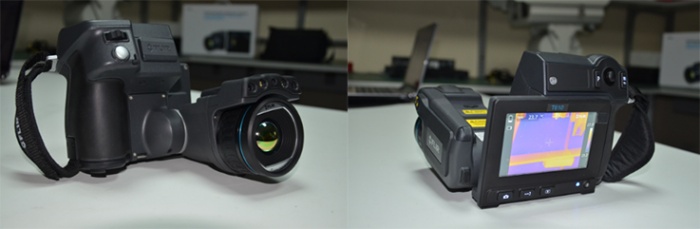

FLIR T640紅外熱像儀

常應用在一般紅外檢測和精確紅外檢測中針對缺陷部位局部拍攝，并配置12°或7°中長焦放大鏡頭進行遠距離拍攝。
